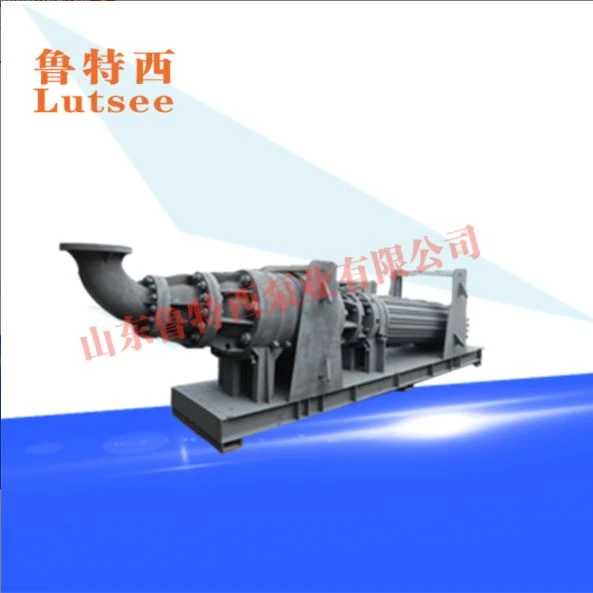

Шахтный пожаробезопасный погружной насос для песка

Премьера продукта:

Многоступенчатый центробежный насос и заполненный водой погружной трехфазный асинхронный двигатель составляют шахтный пожаробезопасный погружной насос для откачки песка серии BQS. Реализуйте стандарт MT/T671, GB 3836.1 и GB 3836.2. Его преимущества по сравнению с обычным центробежным насосом включают простоту установки и обслуживания, устойчивость к влаге, безопасную и надежную работу, стабильную работу, низкий уровень вибрационного шума, высокую эффективность, компактную конструкцию и низкие эксплуатационные расходы. Направляющая потока может быть прикреплена к внешней стороне устройства для повышения эксплуатационной надежности в зависимости от фактической среды применения. Двигатель не лопнет и не даст электрических искр при работе в воде, так как его внутренняя полость заполнена чистой водой. Электродвигатель и насос электронасоса разделены.

Функции

Горные пожаробезопасные погружные песочные насосы серии BQS имеют интегрированную конструкцию двигателя и водяного насоса. Между двигателем и корпусом насоса установлены два торцевых уплотнения для предотвращения попадания воды во внутреннюю полость двигателя. На нижнем конце двигателя используются уплотнительные кольца типа «О», кольцевые и резиновые компрессионные манжеты, предотвращающие попадание воды в распределительную коробку. Крышка установлена ​​снаружи корпуса двигателя, и вся вода, выходящая из насоса, вытекает через промежуточный слой между корпусом двигателя и крышкой, что реализует характеристики водяного охлаждения двигателя, что обеспечивает работу водяного насоса в течение обезвоживание в течение короткого времени, и может автоматически сливаться, когда есть вода. По сравнению с насосом для чистой воды рабочее колесо насоса для песка соответственно увеличено за счет кольца для предотвращения образования песка, которое может отводить сточные воды, содержащие твердые частицы шлака, и не влияет на эффективность.

Структура

Серия BQS имеет два типа конструкции всасывания: одинарное всасывание и двойное всасывание. Оба типа насосов имеют по две группы рабочих колес, расположенных «спина к спине». Для конструкции с двойным всасыванием всасывание находится в верхней части насоса, а другое - в нижней части насоса. В принципе сила тяги равна нулю, так как два всасывания противоположны, а номера крыльчаток одинаковы для двух сторон. Для одностороннего всасывания он имеет одинарное всасывание в нижней части насоса. Если рабочее колесо четное, номера двух групп одинаковы, и направление всасывания одинаково. Значит, сила тяги равна нулю. Если номера крыльчаток единичны, то крыльчатка нижнего всасывания на одну ступень больше, а дополнительная крыльчатка имеет уравновешивающие отверстия и доверительное уравновешивающее кольцо. Он может в основном уравновешивать силу тяги, поэтому сила доверия также почти равна нулю. Конструкции могут снизить осевое усилие подшипника двигателя и могут помочь двигателю работать стабильно и продлить срок службы.

Модель

Примечание. Напор может быть указан как одноступенчатый напор × ступени.

Мотопомпа исследовательского типа, клеймо "ExdbI"

Подробности

1. Трехфазное электроснабжение с номинальным напряжением 660, 1140, 6000 и 10000 вольт и разрешающей волной напряжения 5 процентов.

3. Максимальная температура жидкости: 40 градуса; 2. допустимая температура окружающей среды: 0 градусов -40 градусов

4. Уровень PH должен быть 6–8.

6. Максимальная глубина погружения должна быть менее 70 м, а содержание твердых частиц должно быть менее 2 процентов.

7. Советуют ставить вертикально. Тем не менее, есть некоторые приложения, где уместна горизонтальная схема установки. Операционная модель продолжает работать.

8. Насос можно использовать в местах, где в воздухе присутствуют взрывоопасные газы, такие как рудничный газ. Он способен работать в газонаполненной среде.

Общие условия применения указаны выше. Насос должен быть изготовлен на заказ и изготовлен для уникальных обстоятельств.

Технический персонаж

1. Используемый бенчмарк

2. Ключевые характеристики насосов BQS

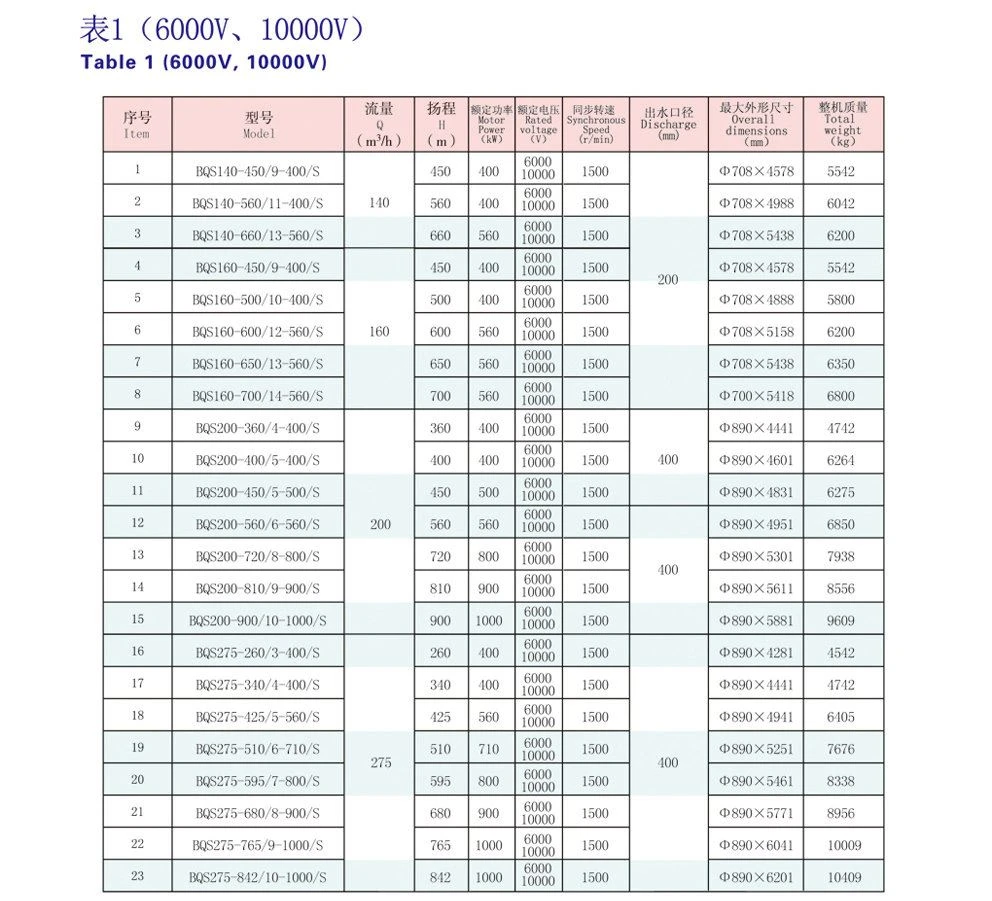

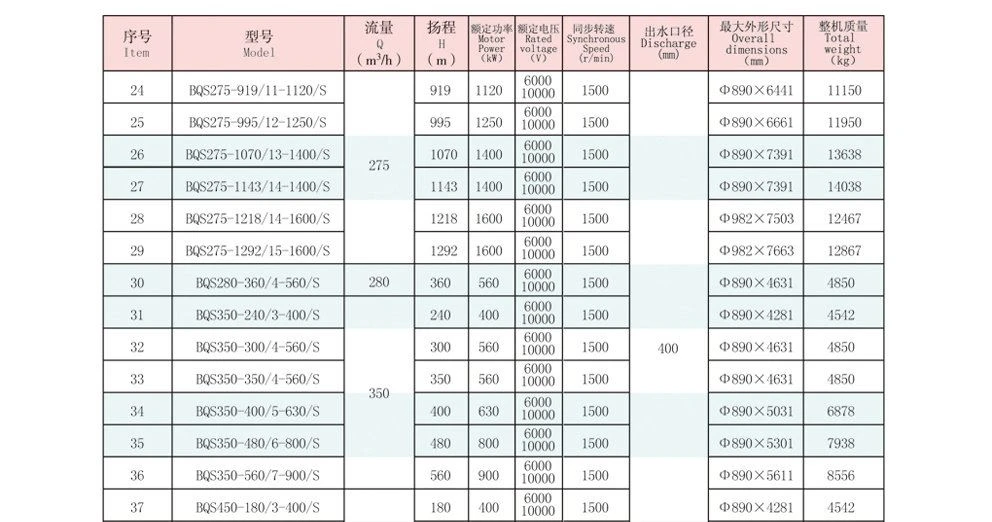

В Таблице 1 перечислены основные показатели производительности для насосов серий 6000 В и 10 000 В, а в Таблице 2 — для двигателя.

В Таблице 1 перечислены основные показатели производительности для насосов серий 660 В и 1140 В, а в Таблице 2 — для двигателя.

Объем поставки

1. Мотопомпа: насос серии BQS, погружной двигатель серии YBQ, охлаждающая рубашка, трамвай.

2. Труба: короткая труба, напорная труба, колено, уплотнительная шайба, фитинги, обратный клапан для напорной трубы.

3. Кабель: силовой кабель и соединительный материал.

4. Панель управления: Панель управления, Автоматическая система управления.

Тип установки

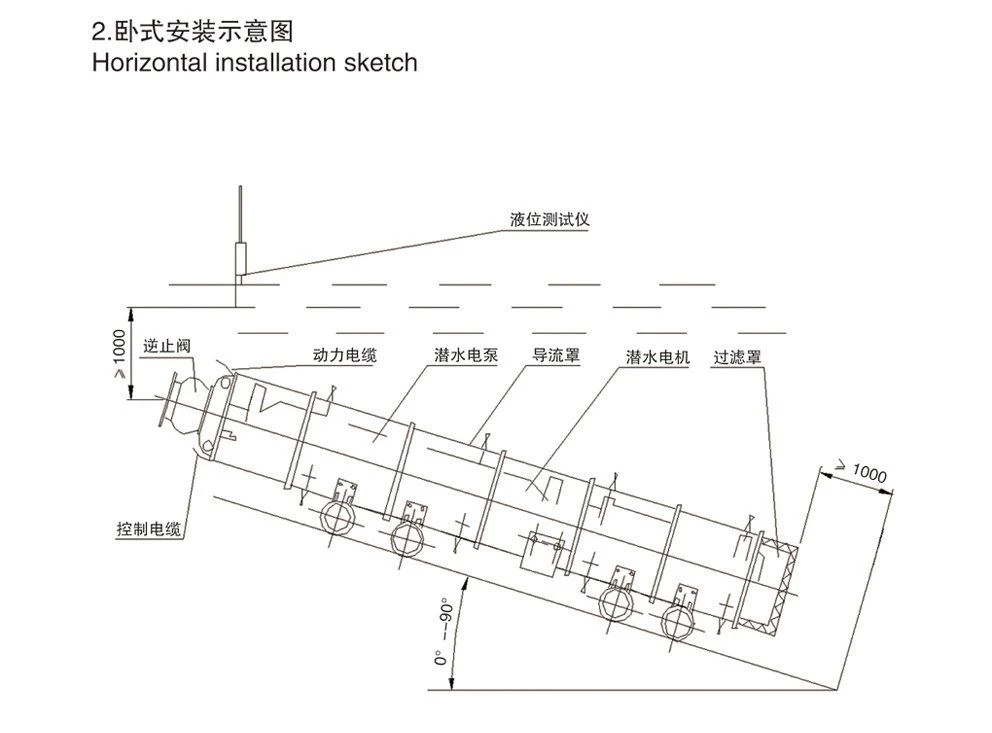

Погружной электронасос серии BQS имеет два типа установки: вертикальный и горизонтальный. Его можно комбинировать с трамваем в качестве полного комплекта дренажной системы для шахтного дренажа. Эскиз следующим образом
