Существует много типов погружных электронасосов, и наиболее часто используемые в орошении скважин — это погружные электронасосы, заполненные маслом и водой. На примере погружного насоса для глубоких скважин серии QJ в этой статье кратко представлена структура погружных насосов для глубоких скважин.
Конструкция погружного насоса для глубинных скважин в основном состоит из водяного насоса, электродвигателя, входного отверстия и уплотнительного устройства, как показано на рисунке.
Водяной насос расположен в верхней части погружного электронасоса, в основном состоит из рабочего колеса, направляющего корпуса, вала насоса, резиновых подшипников и других компонентов. Вал насоса и вал двигателя соединены цилиндрической муфтой. Рабочее колесо представляет собой центробежное закрытое рабочее колесо, и для предотвращения реверсирования водяного насоса во время отключения на верхнем конце установлен обратный клапан.
Двигательная часть расположена в нижнем конце погружного электронасоса, в основном состоит из таких компонентов, как ротор, статор, направляющий подшипник, упорный подшипник и пленка регулирования давления. Пластиковая или статорная обмотка изготовлена из полиэтиленовой изоляции, покрытой нейлоном, водостойкой электромагнитной проволоки. Внутренняя часть двигателя заполнена чистой водой для охлаждения подшипников двигателя. Резиновая пленка регулирования давления установлена в нижней части двигателя для регулировки изменений давления воды внутри корпуса, вызванных повышением температуры двигателя.
Входное и уплотнительное устройство расположены в середине погружного электронасоса. Уплотнительное устройство расположено в верхней части двигателя и состоит из пескоотбрасывающего кольца и каркасного масляного уплотнения прямого и обратного устройств. Его функция заключается в предотвращении попадания осадка внутрь двигателя.
Значение модели погружного насоса для глубинных скважин 200-QJ80-55/5: 200- Минимальный диаметр ствола скважины, подходящий для этого насоса, составляет 200 мм; погружной насос для глубинных скважин QJ; 80- Номинальный расход 80 м3/ч; 55- Номинальный общий напор составляет 55 метров; 5 ступеней водяного насоса.

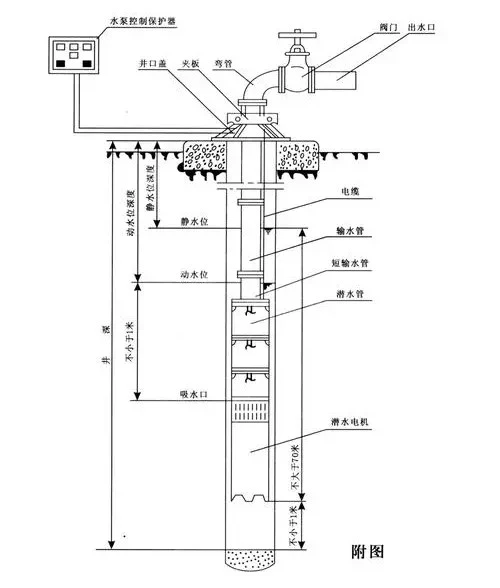

Конструктивная схема глубинного погружного насоса выглядит следующим образом:
